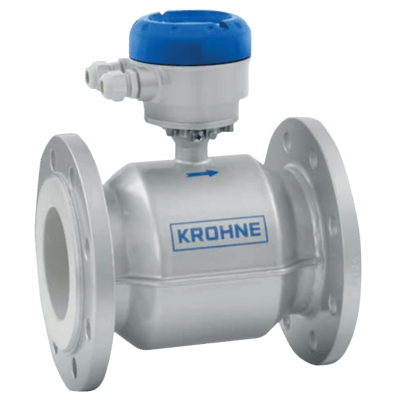

OPTIFLUX 2000 Electromagnetic Flow Sensor

Brand: Krohne
Request Information
Electromagnetic flow sensor.
  • For all water and wastewater applications
  • Wide range of approvals for potable water
  • Robust, fully welded construction
Electromagnetic flow sensor.
  • For all water and wastewater applications
  • Wide range of approvals for potable water
  • Robust, fully welded construction
Close

Specifications

Brand

Ambient Temperature Range

  • -40° to 65° C (-40° to 149° F)

Approvals & Certifications

  • ACS
  • AWWA (Class B or D FF): DN 700 to 1000 / 20 to 40” ≤ 145 psi (10 bar, 1000 kPa), DN 1200 to 2000 / 48 to 80”: ≤ 87 psi (6 bar, 600 kPa)
  • DVGW
  • EN 14154
  • ISO 4064
  • KTW
  • MID Annex MI-001
  • NSF
  • OIML R49
  • WRAS

Approvals & Certifications

  • ATEX - II 2 GD, II 2 GD or II 2(1) GD, II 2 GD
  • CE
  • CSA - Class I, Div. 2, Groups A, B, C, D, Class II, Div. 2, Groups F, G
  • EMC - Directive: 2004/108/EC, Harmonized Standard: EN 61326-1: 2006
  • FM - Class I, Div. 2, Groups A, B, C, D, Class II, Div. 2, Groups F, G, Class III, Div. 2, Groups F, G
  • LVD - Directive: 2006/95/EC, Harmonized Standard: EN 61010: 2010
  • NAMUR NE21/04
  • NEPSI - Ex Me Ia IIC T6 to T3, Ex de Ia II T6 to T3, Ex Qe Ia IIC T6 to T3, Ex E Ia IIC T6 to T3
  • PED - Directive: 97/23/EC, Category I, II, III or SEP

Enclosure Finish

  • Polyurethane Coating

Enclosure, Body Material

  • Converter Housing: Aluminum
  • Converter Housing: Stainless Steel
  • Sensor: Sheet Steel

Environmental Protection

  • Hazardous Area
  • IP66
  • IP67
  • IP68
  • NEMA 4
  • NEMA 4X
  • NEMA 6
  • NEMA 6P

Flange Material

  • Carbon Steel

Flange Size - 1-1/2” (DN 40)

  • 1-1/2” (DN 40) - 150# ASME B16.5
  • 1-1/2” (DN 40) - 300# ASME B16.5
  • 1-1/2” (DN 40) - JIS 10K
  • 1-1/2” (DN 40) - JIS 20K
  • 1-1/2” (DN 40) - PN 10
  • 1-1/2” (DN 40) - PN 16
  • 1-1/2” (DN 40) - PN 2.5
  • 1-1/2” (DN 40) - PN 25
  • 1-1/2” (DN 40) - PN 40
  • 1-1/2” (DN 40) - PN 6

Flange Size - 1” (DN 25)

  • 1” (DN 25) - 150# ASME B16.5
  • 1” (DN 25) - 300# ASME B16.5
  • 1” (DN 25) - JIS 10K
  • 1” (DN 25) - JIS 20K
  • 1” (DN 25) - PN 10
  • 1” (DN 25) - PN 16
  • 1” (DN 25) - PN 2.5
  • 1” (DN 25) - PN 25
  • 1” (DN 25) - PN 40
  • 1” (DN 25) - PN 6

Flange Size - 10” (DN 250)

  • 10” (DN 250) - 150# ASME B16.5
  • 10” (DN 250) - 300# ASME B16.5
  • 10” (DN 250) - JIS 10K
  • 10” (DN 250) - JIS 20K
  • 10” (DN 250) - PN 10
  • 10” (DN 250) - PN 16
  • 10” (DN 250) - PN 2.5
  • 10” (DN 250) - PN 25
  • 10” (DN 250) - PN 40
  • 10” (DN 250) - PN 6

Flange Size - 104” (DN 2600)

  • 104” (DN 2600) - PN 2.5

Flange Size - 112” (DN 2800)

  • 112” (DN 2800) - PN 2.5

Flange Size - 12” (DN 300)

  • 12” (DN 300) - 150# ASME B16.5
  • 12” (DN 300) - 300# ASME B16.5
  • 12” (DN 300) - JIS 10K
  • 12” (DN 300) - JIS 20K
  • 12” (DN 300) - PN 10
  • 12” (DN 300) - PN 16
  • 12” (DN 300) - PN 2.5
  • 12” (DN 300) - PN 25
  • 12” (DN 300) - PN 40
  • 12” (DN 300) - PN 6

Flange Size - 120” (DN 3000)

  • 120” (DN 3000) - PN 2.5

Flange Size - 14” (DN 350)

  • 14” (DN 350) - 150# ASME B16.5
  • 14” (DN 350) - 300# ASME B16.5
  • 14” (DN 350) - JIS 10K
  • 14” (DN 350) - JIS 20K
  • 14” (DN 350) - PN 10
  • 14” (DN 350) - PN 16
  • 14” (DN 350) - PN 2.5
  • 14” (DN 350) - PN 25
  • 14” (DN 350) - PN 40
  • 14” (DN 350) - PN 6

Flange Size - 16” (DN 400)

  • 16” (DN 400) - 150# ASME B16.5
  • 16” (DN 400) - 300# ASME B16.5
  • 16” (DN 400) - JIS 10K
  • 16” (DN 400) - JIS 20K
  • 16” (DN 400) - PN 10
  • 16” (DN 400) - PN 16
  • 16” (DN 400) - PN 2.5
  • 16” (DN 400) - PN 25
  • 16” (DN 400) - PN 40
  • 16” (DN 400) - PN 6

Flange Size - 2” (DN 50)

  • 2” (DN 50) - 150# ASME B16.5
  • 2” (DN 50) - 300# ASME B16.5
  • 2” (DN 50) - JIS 10K
  • 2” (DN 50) - JIS 20K
  • 2” (DN 50) - PN 10
  • 2” (DN 50) - PN 16
  • 2” (DN 50) - PN 2.5
  • 2” (DN 50) - PN 25
  • 2” (DN 50) - PN 40
  • 2” (DN 50) - PN 6

Flange Size - 20” (DN 500)

  • 20” (DN 500) - 150# ASME B16.5
  • 20” (DN 500) - 300# ASME B16.5
  • 20” (DN 500) - JIS 10K
  • 20” (DN 500) - PN 10

Flange Size - 24” (DN 600)

  • 24” (DN 600) - 150# ASME B16.5
  • 24” (DN 600) - 300# ASME B16.5
  • 24” (DN 600) - JIS 10K
  • 24” (DN 600) - PN 10

Flange Size - 26” (DN 650)

  • 26” (DN 650) - JIS 10K

Flange Size - 28” (DN 700)

  • 28” (DN 700) - JIS 10K
  • 28” (DN 700) - PN 10

Flange Size - 3” (DN 80)

  • 3” (DN 80) - 150# ASME B16.5
  • 3” (DN 80) - 300# ASME B16.5
  • 3” (DN 80) - JIS 10K
  • 3” (DN 80) - JIS 20K
  • 3” (DN 80) - PN 10
  • 3” (DN 80) - PN 16
  • 3” (DN 80) - PN 2.5
  • 3” (DN 80) - PN 25
  • 3” (DN 80) - PN 40
  • 3” (DN 80) - PN 6

Flange Size - 30” (DN 750)

  • 30” (DN 750) - JIS 10K

Flange Size - 32” (DN 800)

  • 32” (DN 800) - JIS 10K
  • 32” (DN 800) - PN 10

Flange Size - 36” (DN 900)

  • 36” (DN 900) - JIS 10K
  • 36” (DN 900) - PN 10

Flange Size - 4” (DN 100)

  • 4” (DN 100) - 150# ASME B16.5
  • 4” (DN 100) - 300# ASME B16.5
  • 4” (DN 100) - JIS 10K
  • 4” (DN 100) - JIS 20K
  • 4” (DN 100) - PN 10
  • 4” (DN 100) - PN 16
  • 4” (DN 100) - PN 2.5
  • 4” (DN 100) - PN 25
  • 4” (DN 100) - PN 40
  • 4” (DN 100) - PN 6

Flange Size - 40” (DN 1000)

  • 40” (DN 1000) - JIS 10K
  • 40” (DN 1000) - PN 10

Flange Size - 48” (DN 1200)

  • 48” (DN 1200) - PN 6

Flange Size - 5” (DN 125)

  • 5” (DN 125) - 150# ASME B16.5
  • 5” (DN 125) - 300#
  • 5” (DN 125) - JIS 10K
  • 5” (DN 125) - JIS 20K
  • 5” (DN 125) - PN 10
  • 5” (DN 125) - PN 16
  • 5” (DN 125) - PN 2.5
  • 5” (DN 125) - PN 25
  • 5” (DN 125) - PN 40
  • 5” (DN 125) - PN 6

Flange Size - 56” (DN 1400)

  • 56” (DN 1400) - PN 6

Flange Size - 6” (DN 150)

  • 6” (DN 150) - 150# ASME B16.5
  • 6” (DN 150) - 300# ASME B16.5
  • 6” (DN 150) - JIS 10K
  • 6” (DN 150) - JIS 20K
  • 6” (DN 150) - PN 16
  • 6” (DN 150) - PN 2.5
  • 6” (DN 150) - PN 25
  • 6” (DN 150) - PN 40
  • 6” (DN 150) - PN 6

Flange Size - 60” (DN 1500)

  • 60” (DN 1500) - PN 6

Flange Size - 64” (DN 1600)

  • 64” (DN 1600) - PN 6

Flange Size - 72” (DN 1800)

  • 72” (DN 1800) - PN 6

Flange Size - 8” (DN 200)

  • 8” (DN 200) - 150# ASME B16.5
  • 8” (DN 200) - 300# ASME B16.5
  • 8” (DN 200) - JIS 10K
  • 8” (DN 200) - JIS 20K
  • 8” (DN 200) - PN 10
  • 8” (DN 200) - PN 16
  • 8” (DN 200) - PN 2.5
  • 8” (DN 200) - PN 25
  • 8” (DN 200) - PN 40
  • 8” (DN 200) - PN 6

Flange Size - 80” (DN 2000)

  • 80” (DN 2000) - PN 6

Flange Size - 88” (DN 2200)

  • 88” (DN 2200) - PN 2.5

Flange Size - 96” (DN 2400)

  • 96” (DN 2400) - PN 2.5

Flange Type

  • Raised Face (RF)

Measuring Range

  • -12 to 12 m/sec

Media

  • Water

Mounting

  • Rack-Mounted
  • Wall Mounted

Process Temperature

  • Hard Rubber Liner & Polyolefin Liner: -5° to 80° C (23° to 176° F)
  • Polypropylene Liner: -5° to 90° C (23° to 194° F)

Repeatability

  • ± 0.1 % of Measured Value, Minimim 1 mm/sec

Storage Temperature

  • -50° to 70° C (-58° to 158° F)

Temperature Range

  • 10° to 30° C (50° to 86° F)

Vibration

  • Vibration Test: 4.5 G RMS at 20 to 2,000 Hz, IEC 68-2-64
